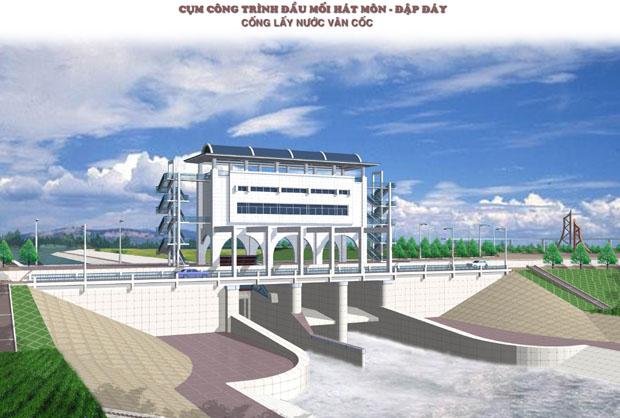

Cống Vân Cốc


11:42' SA-04, 04/06/2012

Vị trí dự án:

         Huyện Phúc Thọ, Hà Nội

Thời gian xây dựng: 2002-2004

Chủ nhiệm đồ án:

       Phan Vĩnh Khánh

       Nguyễn Mạnh Cường

Nhiệm vụ dự án

- Kết hợp với các cống Bến Mắm, Liên Mạc, Tắc Giang lấy nước từ sông
  Hồng vào sông Đáy để khôi phục dòng chảy mùa kiệt của sông Đáy khi có yêu cầu

- Lấy nước phù sa mùa lũ, cấp nước bổ sung hạ du phục vụ sản xuất và sinh hoạt

- Cải tạo đất canh tác, cảI tạo môi trường sinh thái, cải tạo giao thông thuỷ

- Không làm ảnh hưởng và vẫn đảm bảo nhiệm vụ phân lũ sông Hồng vào sông Đáy

Các thông số kỹ thuật chủ yếu

   - Cấp công trình : 1

   - Tần suất thiết kế : Bảo đảm tưới p=75%

MN sông Hồng p=75%, tại Vân Cốc +5.35

MN sông Đáy p=75% tại hạ lưu Đập Đáy +4.28

   - MN sông Hồng khi phân lũ tại Vân Cốc +15,62 (ứng với MN tại Hà Nội +13,4)

   - MN đảm bảo yêu cầu không gây ngập lụt vùng hạ lưu tại Đập Đáy +10.74

   - Lưu lượng thiết kế : Qtk=36.24m3/s

Quy mô và kết cấu công trình

Cống hở 2 tầng gồm 3 khoang : 2 cửa lấy nước và 1 khoang thông thuyền và kênh dẫn thượng hạ lưu.

2 khoang lấy nước bố trí phía tả có kết cấu 2 tầng, mỗi tầng bố trí 2 cửa phẳng kt(6x5)m, cửa thông thuyền bố trí phía hữu có 1 cửa cung kt(8x8)m.

Thân cống dài 24m, rộng 25m, chiều dầy bản đáy 2.00m, chiều dầy trụ pin1,8m

Chân khay thượng lưu có cừ dài 12m để chống xói ngầm

Xử lý nền móng thân cống bằng cọc BTCT M300 kt(40x40x1200)cm

Trên cống lầm cầu giao thông tảI trọng tiêu chuẩn H13, chiều rộng mặt cầu 8m, chiều dài cầu 25m

Đỉnh cống có tháp điều khiển

Tổng dự toán: 108.403.000.000 đồng (thời điểm 2004)
