HEC - Tổng Công ty Tư vấn Xây dựng Thuỷ lợi Việt Nam

Dự án thuỷ lợi Đập dâng Thạch Nham


04:03' CH-23, 23/07/2012

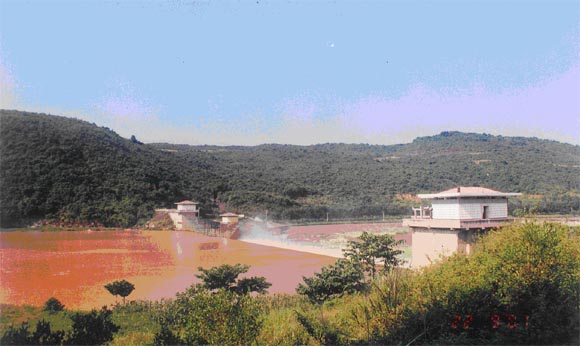

Toàn cảnh công trình Thạch Nham vào mùa lũ

Vị trí dự án:
Sông Trà Khúc - Tỉnh Quảng Ngãi
Thời gian thi công:
- Khởi công ngày 1/1/1986
- Hoàn thành: 1995
Nhiệm vụ dự án:
- Tưới 50.000 ha (có 5000 ha tạo nguồn)
- Cấp nước cho công nghiệp, dân sinh
- Thuỷ điện nhỏ trên kênh

Các thông số kỹ thuật chủ yếu:
- Diện tích lưu vực : 2836 km2
- Cấp công trình: I
- Mức đảm bảo tưới P = 75%
- Tần xuất lũ thiết kế: P = 1%
- Lưu lượng lũ lớn nhất Qmax 1%: 17.400 m3/s

Quy mô kết cấu các hạng mục:
- Công trình đầu mối : đập dâng nước bê tông trọng lực ngăn sông Trà Khúc với chiều dài tuyến tràn L=200m (13 khoang), chiều cao Hmax: 26,6m, chiều rộng đáy từ 22,5  32 cm
- Hình thức tiêu năng: mũi hắt, nối tiếp với hạ lưu bằng chế độ chảy mặt ngập
- Cống lấy nước và cống xả bờ bắc: bố trí kết hợp hai tầng cống xả cát ở dưới, cống lấy nước ở trên, kết cấu bê tông cốt thép, cửa phẳng bằng thép, phai bằng bê tông cốt thép đóng mở bằng điện, kích thước như sau:
  + Cống tưới:     n(b x h) = 2 x (2,5 x 2,5)m
  + Cống xả cát:  n(b x h) = 2 x (2,0 x 2,5)m
  + Qtk cống tưới: 23,5 m3/s
- Cống lấy nước và cống xả cát bờ nam, bằng bê tông cốt thép, bố trí tách rời nhau, cửa phẳng bằng thép, đóng mở bằng điện, kích thước như sau:
  -  Cống tưới:       n(b x h) = 2 x (2,5 x2,5)m
  -  Cống xả cát:  n(b x h) = 3 x (2,5 x 3) m
  -  Qtk cống tưới: 31,5 m3/s
  -  Hệ thống kênh:
     . Kênh chính Bắc dài 30,3 km
     . Kênh chính Nam dài 57 km
     . 28 kênh cấp 1 (Nam, Bắc) dài 235 km
     . 1200 công trình trên kênh
     . 14 trạm bơm điện
     . 950 km kênh nhánh (dưới kênh cấp 1)
- Trong hệ thống có nhiều công trình cực lớn như  Xiphông sông Vệ, lưu lượng chuyển Qtk = 12,5 m3/s. Nhiều công trình trên kênh có kết cấu mới lần đầu áp dụng như tràn băng, cầu máng ngập lũ, xiphông lửng. Có 2 hạng mục được cấp chứng chỉ chất lượng cao về tư vấn.
- Quá trình thi công nền đập rất phức tạp do lòng sông có một hẻm sâu, đã được  xử lý.
Số lượt xem: 680  -  Cập nhật lần cuối: 25/07/2012 03:52' CH
