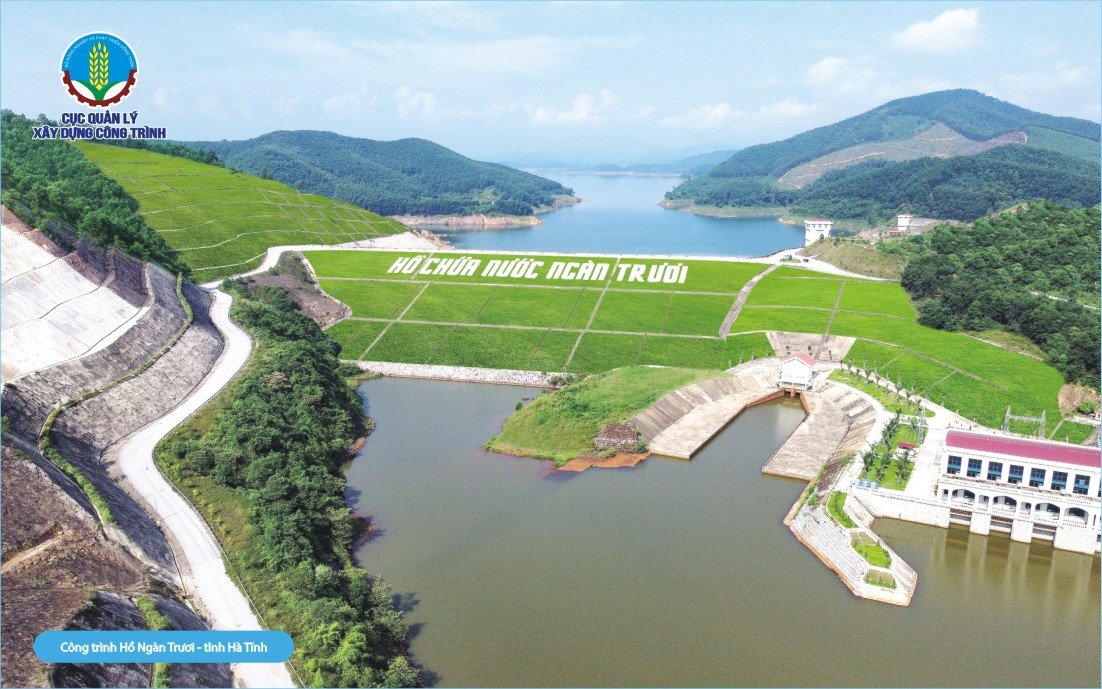

Hồ Chứa Nước Ngàn Trươi


02:17' CH-24, 24/04/2012

Vị trí dự án: Sông Ngàn Trươi - Huyện Vũ Quang, Tỉnh Hà Tĩnh
Thời gian xây dựng: 2009 - 2014
Khởi công: Ngày 14 tháng 6 năm 2009
Chủ nhiệm đồ án: Vũ Phương Minh

Các thông số kỹ thuật chủ yếu:

  • Cấp công trình: II
  • MNDBT: 52,00 m
  • MNLNTK (P=0,5%): 54,56 m
  • MNLNKT (P=0,1%): 55,52 m
  • MNC: 25 m
  • Wtb: 932,70 triệu m3
  • Whi: 704,00 triệu m3
  • Wpl: 157,00 triệu m3
  • Wc : 71,70 triệu m3
  • Diện tích mặt hồ tại MNDBT: 43,10 km2
  • Diện tích mặt hồ tại MNLNTK: 45,10 km2
  • Diện tích mặt hồ tại MNLNKT: 46,70 km2

Quy mô, kết cấu, hạng mục công trình

Nhiệm vụ dự án

  • a. Hoàn chỉnh hệ thống thủy lợi để cấp nước cho:
    • Khai thác mỏ sắt Thạch Khê với lưu lượng Q=6.0m3/s và các khu công nghiệp khác
    • Tưới 32.585 ha đất canh tác nông nghiệp
    • Nuôi trồng 5.991 ha thủy sản (nước ngọt 3.500 ha và nước lợ 2.491 ha)
  • b. Phát điện N = 15 MW
  • c. Cấp nước cho các ngành công nghiệp khác và dân sinh; giảm lũ và cải tạo môi trường sinh thái hạ du (với lưu lượng Q=4,0 m3/s); phát triển du lịch.

+ Đập chính:

  • Hình thức: Đập đất đá nhiều khối
  • Cao trình đỉnh: 57,8 m
    • Cao trình đỉnh tường chắn sóng: 59,0 m
    • Chiều dài đỉnh: 342,0 m
    • Chiều rộng đỉnh: 12 m
  • Chiều cao lớn nhất Hmax=53.90 m
  • Hệ số mái thượng lưu (m) : 3,0; 3,5; 4,0 và 2,0
    • Cao trình cơ thượng lưu: 44,0 m và 29,0 m
    • Chiều rộng cơ thượng lưu: 5,0 m
    • Gia cố bảo vệ mái thượng lưu: BTCT
  • Hệ số mái hạ lưu (m): 2,5; 3,0; 3,5 và 2,0
    • Cao trình cơ hạ lưu: 44,0 m và 29,0 m
    • Chiều rộng cơ hạ lưu: 5,0 m
    • Gia cố bảo vệ mái hạ lưu: Trồng cỏ và đá lát khan
  • Đống đá chân mái thượng hạ lưu: Đá đắp
    • Cao trình đỉnh: 19,0 m và 16,5 m
    • Chiều rộng đỉnh: 5,0 m
    • Hệ số mái thượng, hạ lưu: 2,0
  • Xử lý chống thấm nền: Khoan phụt vữa ximăng

+ Đập phụ:

  • Hình thức: Đập đất đá nhiều khối
  • Cao độ đỉnh đập: 57,8 m
    • Cao độ đỉnh tường chắn sóng: 59,0 m
    • Chiều dài đỉnh đập: 222,0 m
    • Chiều rộng đỉnh đập: 8,0 m
  • Chiều cao lớn nhất Hmax = 24,3 m
  • Hệ số mái thượng lưu (m) : 2,75; 3,0
    • Cao trình cơ thượng lưu: 44,0 m
    • Chiều rộng cơ thượng lưu: 5,0 m
    • Gia cố bảo vệ mái thượng lưu: BTCT
  • Hệ số mái hạ lưu (m): 2,5
    • Gia cố bảo vệ mái hạ lưu: Trồng cỏ

+ Tràn xả lũ

  • Hình thức: Mặt cắt thực dụng Ôphixêrốp, tiêu năng đáy
  • Lưu lượng xả kiểm tra p=0,1%Qkt : 2.237,0 m3/s
    • Lưu lượng xả thiết kế p=0,5%Qkt : 1.937,0 m3/s
  • Chiều rộng tràn nước : 40,0 m
  • Cao trình ngưỡng tràn: 45,0 m
  • Kiểu cửa bằng thép và đóng mở: Van cung, đóng mở bằng thủy lực
    • Số lượng x kích thước cửa n x (BxH) : 05 x (8x7)
  • Cao trình đáy bể tiêu năng: 36,0 m
    • Chiều dài bể tiêu năng: 36,0 m
    • Chiều rộng bể tiêu năng: 53,0 m
  • Sân sau: Mặt cắt chữ nhật
    • Chiều dài : 60,0 m
    • Chiều rộng : 53,0 m
  • Kênh xả sau tràn : Mặt cắt hình thang
    • Chiều dài : 1.000,0 m
    • Chiều rộng đáy : 53,0 m
    • Hệ số mái : 1,5
  • Nối tiếp sau kênh xả : Mở rộng Khe Trí

+ Công trình lấy nước số 1:

  • Chế độ làm việc: Chảy có áp
  • Giai đoạn dẫn dòng thi công:
    • Lưu lượng dẫn dòng lớn nhất Qdd : 610,0 m3/s
    • Cao trình cửa vào tuy nen: 10,0 m
    • Chiều dài tuy nen: 286,5 m
    • Đường kính tuy nen: 7,0 m
  • Giai đoạn quản lý khai thác:
    • Lưu lượng tưới thiết kế Qtk : 56,8 m3/s
    • Lưu lượng đảm bảo môi trường Qmt: 4,0 m3/s
    • Cao trình cửa vào : 19,0 m
    • Số lượng x kích thước cửa vào nx(BxH) (cái x m) : 02 x (2,6x4,0)
    • Chiều dài đường ống áp lực : 320,0 m
    • Đường kính đường ống áp lực : 4,0 m
    • Đường kính hành lang quản lý : 7,0 m
    • Đường kính van côn hạ lưu ống áp lực : 3,0 m

+ Nhà máy thuỷ điện:

  • Hình thức : Kiểu đập sau
  • Công suất lắp máy: 15 MW
  • Số tổ máy: 03 tổ
  • Chế độ làm việc : Phát điện theo tưới

+ Công trình lấy nước số 1:

  • Chế độ làm việc: Chảy có áp
  • Lưu lượng tưới thiết kế Qtk : 8,86 m3/s
  • Cao trình cửa vào : 20,00 m
  • Đường kính tuy nen : 2,0 m
  • Chiều dài tuy nen : 104,5 m
  • Cửa vận hành: Van côn

+ Cầu Khe Trí xây mới:

  • Số nhịp x chiều dài một nhịp (m) : 03 x 33,0 = 99,0
  • Khổ cầu : 9,0 m
